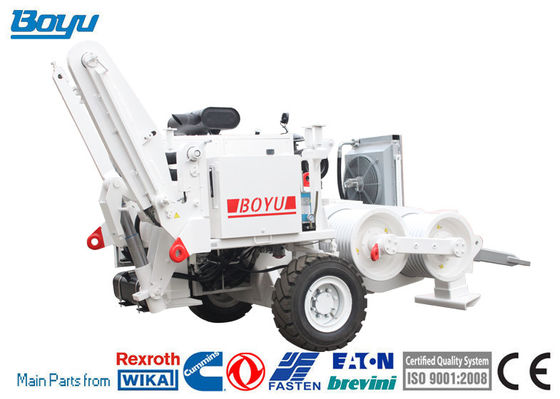

Thiết bị đường truyền 9 rãnh Bánh xe kéo 600mm Máy kéo thủy lực

9 Groove Transmission Line Equipment 600mm Pulling Wheel Hydraulic Puller
9 Groove Transmission Line Equipment 600mm Pulling Wheel Hydraulic Puller 9 Groove Transmission Line Equipment 600mm Pulling Wheel Hydraulic Puller

Hình ảnh lớn :  Thiết bị đường truyền 9 rãnh Bánh xe kéo 600mm Máy kéo thủy lực

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: Boyu
Chứng nhận: ISO9001
Số mô hình: TY150-5
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: Negotiable
chi tiết đóng gói: thùng đựng hàng
Thời gian giao hàng: 15 ~ 25 ngày
Điều khoản thanh toán: L / C, T / T
Khả năng cung cấp: 100 bộ / tháng.
Chi tiết sản phẩm
Kiểu: Máy kéo TY150 cho đường dây trên không Lực kéo không liên tục tối đa: 150kn
Chế độ cẩu: Điểm duy nhất Bơm chính: Máy bơm pít tông hai chiều tấm cam dốc (Rexroth của Đức)
động cơ thủy lực: trục nghiêng động cơ pít tông hình côn dịch chuyển không đổi hai hướng (Rexroth của Đức) Giảm tốc độ: giảm bánh răng hành tinh hai cấp (Rexroth của Đức do nhà máy đầu tư duy nhất ở Bắc Kinh sản xuất)
Điểm nổi bật:

Thiết bị dây truyền bánh xe kéo 600mm

,

Bộ kéo khung thủy lực 9 rãnh

,

Thiết bị dây truyền Cummins 6CTA8.3-C260

Thiết bị xâu chuỗi truyền động Máy kéo thủy lực động cơ Cummins 6CTA8.3-C260



Tham số hiệu suất

Thông số hiệu suất kỹ thuật chính

  • Lực kéo gián đoạn tối đa: 150kN
  • Lực kéo liên tục tối đa: 120 kN
  • Tốc độ tương ứng: 2,5 km / h
  • Tốc độ kéo liên tục tối đa: 5 km / h
  • Lực kéo tương ứng: 60 kN

Tham số cấu trúc

  • Đường kính bánh xe kéo: 600mm
  • Số rãnh: 9
  • Đường kính tối đa của dây kéo áp dụng: 26mm
  • Cân nặng: 6600kg
  • Kích thước tổng thể (dài * rộng * cao): 4800 * 2350 * 2470 mm
  • Chế độ nâng: một điểm

Động cơ

  • Loại: Cummins 6CTA8.3-C260
  • Mô hình: Động cơ diesel bốn kỳ áp suất sáu xi lanh thẳng hàng
  • Đường kính xi lanh * hành trình: 114 * 135 mm
  • Tổng sản lượng khí: 8,3 L
  • Tốc độ định mức: 2200 vòng / phút
  • Công suất định mức (công suất một giờ): 194 kw
  • Mô-men xoắn cực đại: 1135Nm
  • Tốc độ quay khi mô-men xoắn cực đại: 1500 vòng / phút
  • Mức tiêu thụ nhiên liệu (thử nghiệm trên băng ghế dự bị): 238g / kw.h
  • Phương pháp làm mát: làm mát bằng không khí cưỡng bức

Hệ thống truyền động

Hệ thống truyền động thủy lực mạch kín điều chỉnh tốc độ thông qua bơm pít tông thủy lực có khả năng dịch chuyển hai chiều, giảm tốc độ qua bánh răng hành tinh và dẫn động các bánh xe kéo quay theo hướng dương và âm thông qua bộ truyền động đầu cuối bánh răng cấp một.

  • Chế độ làm mát: làm mát cưỡng bức

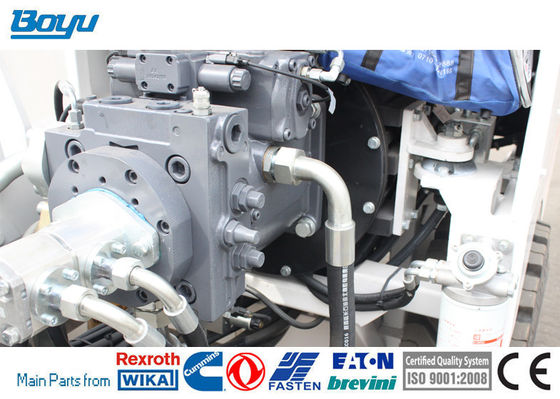

Máy bơm chính

  • Mô hình: Máy bơm pít tông hai chiều tấm cam dốc (Rexroth của Đức)
  • Loại: A4VG250EP4DT1 / 32R-NSF02F021

Động cơ thủy lực

  • Mô hình: động cơ pít tông hình côn dịch chuyển không đổi hai hướng trục nghiêng (Rexroth của Đức)
  • Loại: A2FE180 / 61W-VZL106

Giảm tốc độ

  • Mô hình: giảm bánh răng hành tinh hai cấp (Rexroth của Đức do nhà máy đầu tư duy nhất ở Bắc Kinh sản xuất)
  • Loại: 310 L2
  • Tỷ lệ giảm: 21,8
  • Áp suất phản hồi phanh: 2,5Mpa

Hệ thống thủy lực đường dầu phụ trợ

Hệ thống thủy lực điều chỉnh tốc độ dịch chuyển không đổi kiểu hở được cung cấp dầu bằng bơm bánh răng và điều khiển việc làm mát chất lỏng của dầu và nâng giá đỡ đuôi của toàn bộ hệ thống thủy lực thông qua van điều hướng vận hành bằng tay và van bi.

  • Áp suất làm việc của hệ thống: 12Mpa
  • Bơm bánh răng kép: 1PF2G2-4X / 016 + 014RR20MRL
  • Động cơ quạt: GM5-12-1FE13-S-20
  • Động cơ nâng: J2K-305
  • Xi lanh dầu mở rộng tay áo: 3TG110 × 250
  • Bộ tản nhiệt: B5024

Hệ thống điện

  • Điện áp hệ thống: 24V
  • Pin lưu trữ: Khởi động điện 24V
Nét đặc trưng
  1. Máy kéo bao gồm động cơ, hệ thống thủy lực kiểu kín, hệ thống truyền động giảm tốc, bánh xe kéo, cơ cấu cuộn của dây kéo, hệ thống vận hành và khung chính.Bộ kéo chính và cơ chế cuộn của dây kéo tạo nên một tổng thể.Có bộ ổn định nâng thủy lực ở phần trước của khung, bộ ổn định kép ở phần phía sau, khi làm việc, bạn có thể điều chỉnh chúng đến vị trí làm việc.Toàn bộ máy được bố trí nhỏ gọn, vị trí không gian hợp lý và vận hành thuận tiện.
  2. Máy kéo áp dụng chế độ lắp đặt của rơ mooc trục chính hai bánh để thuận tiện cho việc vận chuyển xuyên hiện trường.Bánh xe kéo, động cơ, thùng dầu thủy lực và bo mạch vận hành được bố trí hợp lý ở hai bên dầm chính giúp máy hoàn chỉnh thực hiện cẩu một điểm, vận chuyển cẩu thuận tiện và giảm chiều dài của máy hoàn chỉnh.Hệ số an toàn cường độ của điểm neo lớn, an toàn và đáng tin cậy.
  3. Bánh xe kéo được xử lý bằng công nghệ đặc biệt, có khả năng chống mài mòn.
  4. Bánh xe kéo có thể quay theo hướng tích cực và tiêu cực, kéo dây kéo và cung cấp dây kéo, và lực kéo có thể được cài đặt trước và hiển thị trực quan từ đồng hồ áp suất.
  5. Bộ kéo là loại dẫn động thủy lực, sử dụng bơm dịch chuyển đĩa cam dốc điều khiển thủy lực Rexroth của Đức, động cơ thủy lực trục nghiêng để tạo thành hệ thống truyền động thủy lực mạch kín.Nó có kỹ thuật tiên tiến, tiết kiệm điện, hiệu suất truyền động cao, chất lượng đáng tin cậy và chức năng tự bảo vệ quá tải để tránh thiệt hại do sốc thủy động lực và gia tốc tăng nhiệt độ dầu.
  6. Áp dụng bộ giảm tốc hành tinh Rexroth của Đức với cấu trúc nhỏ gọn và chất lượng đáng tin cậy.
  7. Áp dụng điều khiển servo thủy lực tiên tiến quốc tế để kéo hoặc lùi máy hiện nay và nhận ra sự thuận tiện trong vận hành và điều chỉnh trơn tru, tính linh hoạt và độ tin cậy của tốc độ kéo.
  8. Áp dụng phanh ướt loại đĩa ma sát;tích hợp trong bộ giảm tốc hành tinh;Miễn phí bảo dưỡng định kỳ, với phanh lò xo, xả áp thủy lực, vận hành dễ dàng và tốc độ phản ứng nhanh;Có thể thực hiện phanh bằng không, an toàn và đáng tin cậy.Ở trạng thái dừng, có thể tránh được tai nạn trượt dây dẫn do thả dây đuôi.Khi động cơ bốc cháy đột ngột hoặc hỏng hóc, phanh có chức năng bảo vệ phanh tự động.
  9. Tay cầm điều khiển áp dụng thiết kế định vị để thuận tiện cho việc điều chỉnh và kiểm soát kịp thời và chính xác, vận hành dễ dàng và giảm sức lực mệt mỏi của người vận hành.Bo mạch vận hành có thể mở trực tiếp từ phía trước để thuận tiện cho việc kiểm tra và bảo dưỡng.
  10. Sử dụng bộ tản nhiệt vây tấm hợp kim nhôm.Bộ tản nhiệt được thực hiện làm mát cưỡng bức thông qua quạt dẫn động động cơ thủy lực, có tác dụng bức xạ nhiệt tốt và thời gian hoạt động ổn định lâu dài, đồng thời có thể điều chỉnh lượng gió ra của quạt một cách thuận tiện và kịp thời theo môi trường thực tế và nhiệt độ làm việc.
  11. Tất cả các loại bộ lọc thủy lực đều có giá trị vượt qua để bảo vệ hệ thống không bị hư hỏng.
