Thiết bị xâu chuỗi dây truyền xây dựng Động cơ Cummins 4BTA3.9-C130

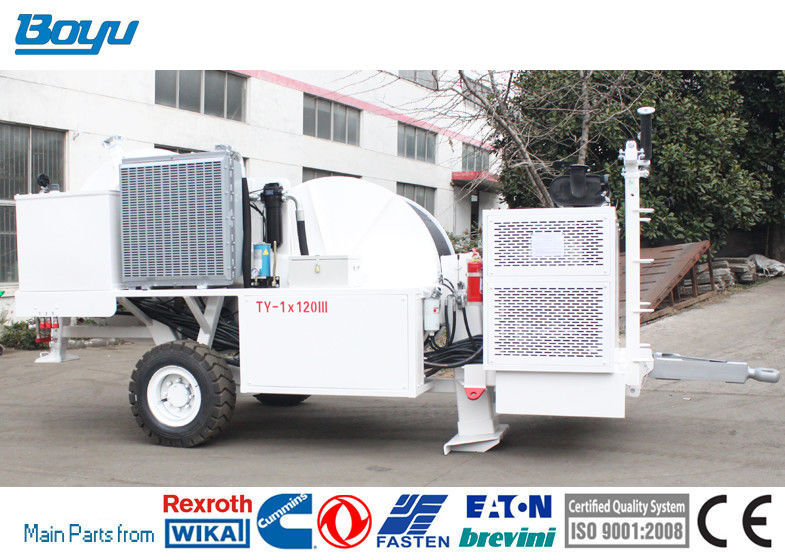

Bộ căng cáp thủy lực TY1x120III để xây dựng đường truyền Động cơ Cummins 4BTA3.9-C130

Tham số hiệu suất

Hiệu suất kỹ thuật chính

1. Lực căng gián đoạn tối đa: 130KN
2. Lực căng liên tục tối đa: 120KN
3. Tốc độ tương ứng: 2,5km / h
4. Tốc độ kéo lùi tối đa: 3km / h
5. Đường kính bánh xe chịu lực kéo: 1500mm
6. Số rãnh: 15
7. Tốc độ hoàn vốn tối đa: 5km / h
8. Lực kéo trở lại tối đa: 90kn
9. Đường kính áp dụng tối đa của dây: 40mm
10. Kích thước vận chuyển
11. Chiều dài: 5300mm
12. Chiều rộng: 2300mm
13. Chiều cao: 2600mm
14. Lực căng tương ứng: 60KN
15. Tổng trọng lượng: 8100kg

Động cơ

• Mô hình: Cummins 4BTA3.9-C130
• Công suất định mức: 97kw / 2500 vòng / phút

Máy bơm chính:

• Kiểu: Bơm pít tông biến đổi hai chiều điều khiển thủy lực (Đức Rexroth)
• Mô hình: A4VG71EP4 / 32R

Động cơ thủy lực:

• Kiểu: Động cơ pít tông định lượng hai chiều (Đức Rexroth)
• Mô hình: A2FM180 / 61W

Bộ giảm tốc độ:

• Kiểu: Máy giảm tốc bánh răng hành tinh (Ý Bonfiglioli)
• Mô hình: 310 L2
• Tỷ lệ giảm: 28
• Áp suất mở phanh: 1.8MPA

Hệ thống điện

• Điện áp hệ thống: 24V
• Pin lưu trữ: 6-QA-110 (2 bộ)
• Khởi động động cơ diesel: Khởi động điện 24V

Hệ thống truyền dẫn

• Với hệ thống truyền động thủy lực vòng kép kín và bộ giảm tốc hành tinh, bánh xe căng thẳng được dẫn động bằng bánh răng sơ cấp.Với đảo ngược, độ lớn của lực kéo ngược được dẫn bởi áp suất thoát ra của máy bơm.
• Trong điều kiện căng thẳng, chuyển động quay của động cơ thủy lực được dẫn động bởi bánh xe căng;độ lớn của lực căng được điều khiển bằng cách điều chỉnh áp suất thoát ra của động cơ.

Bảng công suất và dầu

Mục đích và Đặc điểm

• Máy căng này là một loại máy móc xây dựng công suất lớn và hiệu quả cao.
• Nó có phân bổ hiệu suất tổng thể cao, dự trữ năng lượng dồi dào, tốc độ phân phối cao và sử dụng rộng rãi.
• Nó chủ yếu được sử dụng để cung cấp tất cả các loại dây điện, cáp quang và dây kéo.
• Nó có thể đáp ứng được sức căng của dây dẫn 220KV tách đôi LGJ-630 trở xuống ở địa hình đồi núi.
• Độ căng của cáp quang như OPGW hoặc AESS ở nhiều địa hình khác nhau.
• Sức căng của dây kéo 500KV dưới các địa hình khác nhau và kéo ngược chiều.

Đặc trưng

• Máy căng TY1 × 120III sử dụng cấu trúc rơ moóc một trục với vẻ ngoài đẹp mắt.Phần đầu xe được trang bị đầu kéo đảo chiều thuận tiện cho việc vận chuyển.
• Lực căng đặt có thể điều chỉnh vô cấp, màn hình hiển thị trực quan và nó có chức năng kéo lùi tốt.
• Áp dụng động cơ thủy lực và giảm tốc hành tinh Rexroth của Đức, cấu trúc nhỏ gọn, tạo thành hệ thống truyền động thủy lực vòng kín tiên tiến, công nghệ tiên tiến, tiết kiệm điện, hiệu quả truyền động cao và chất lượng đáng tin cậy.
• Phanh ướt đĩa ma sát được tích hợp trong bộ giảm tốc hành tinh để tránh phải bảo dưỡng hàng ngày.Phanh lò xo, nhả thủy lực, hoạt động dễ dàng, thời gian phản hồi ngắn, có thể đạt được phanh không có khe hở, an toàn và đáng tin cậy, ở trạng thái dừng, nó có thể ngăn chặn tai nạn chạy đường dây do lỏng đường đuôi.
• Các thành phần chính như động cơ, bơm thủy lực chính, mô tơ thủy lực, hộp giảm tốc, van chính đều là phụ tùng nhập khẩu, hệ thống chạy ổn định và đáng tin cậy.
