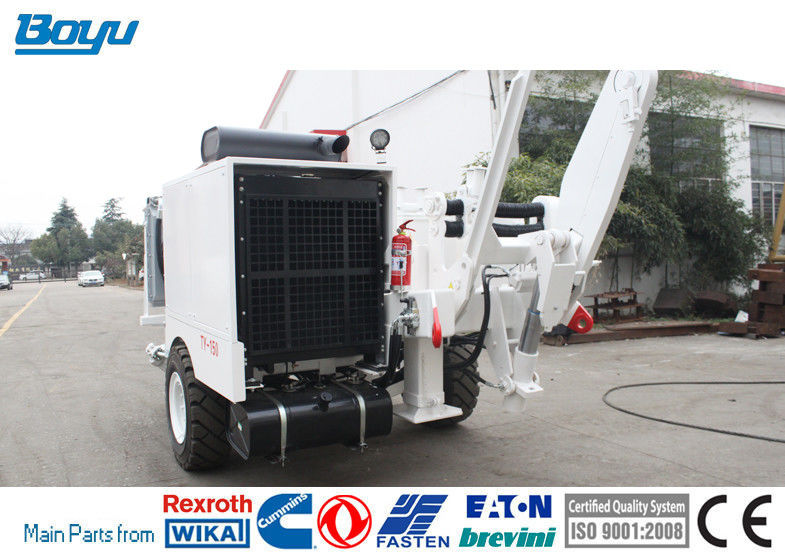

Thiết bị nối dây điện Động cơ kéo thủy lực Công suất định mức 194kw

• Trong thi công dây chuyền, máy kéo là một trong những công cụ chính không thể thiếu, hiệu quả hoạt động của nó tốt hay xấu ảnh hưởng trực tiếp đến chất lượng và tiến độ thi công dây chuyền.
• Đầu kéo được thiết kế hợp lý, hệ số an toàn cao, các bộ phận quan trọng được lựa chọn từ các nhà sản xuất chuyên nghiệp nổi tiếng thế giới như Rexroth của Đức, America Eaton, Atos của Ý, v.v ..., các phụ kiện khác cũng được lựa chọn từ những sản phẩm tốt nhất trong nước.
• Công ty có quản lý sản xuất nghiêm ngặt, để đảm bảo hiệu quả hoạt động tuyệt vời và chất lượng đáng tin cậy của sản phẩm này, đã giành được sự ưu ái của đa số người dùng.

Tham số cấu trúc

• Đường kính bánh xe kéo: 600 mm
• Số rãnh: 9
• Đường kính tối đa của dây kéo áp dụng: 26 mm
• Cân nặng: 6600 kg
• Kích thước tổng thể (dài * rộng * cao): 4800 * 2350 * 2470 mm
• Chế độ nâng: Một điểm

Thông số hiệu suất kỹ thuật chính

• Lực kéo gián đoạn tối đa: 150 kN
• Lực kéo liên tục tối đa: 120 kN
• Tốc độ tương ứng: 2,5 km / h
• Tốc độ kéo liên tục tối đa: 5 km / h
• Lực kéo tương ứng: 60 kN

Động cơ

• Loại: Cummins 6CTA8.3-C260
• Mô hình: Động cơ diesel bốn kỳ áp suất sáu xi lanh thẳng hàng loại thẳng
• Đường kính xi lanh * hành trình: 114 * 135 mm
• Tổng sản lượng khí: 8,3 L
• Tốc độ định mức: 2200 vòng / phút
• Công suất định mức (công suất một giờ): 194 kw
• Mô-men xoắn cực đại: 1135 Nm
• Tốc độ quay khi mô-men xoắn cực đại: 1500 vòng / phút
• Mức tiêu thụ nhiên liệu (thử nghiệm trên băng ghế dự bị): 238 g / kw.h
• Phương pháp làm mát: làm mát bằng không khí cưỡng bức

Hệ thống truyền động

Hệ thống truyền động thủy lực mạch kín điều chỉnh tốc độ thông qua bơm pít tông thủy lực có khả năng dịch chuyển hai chiều, giảm tốc độ qua bánh răng hành tinh và dẫn động các bánh xe kéo quay theo hướng dương và âm thông qua bộ truyền động đầu cuối bánh răng cấp một.

• Chế độ làm mát: làm mát cưỡng bức

Máy bơm chính

• Mô hình: máy bơm pit tông hai chiều tấm cam dốc (Rexroth của Đức)
• Loại: A4VG250EP4DT1 / 32R-NSF02F021

Động cơ thủy lực

• Mô hình: động cơ pít tông hình nón dịch chuyển không đổi hai hướng trục nghiêng (Rexroth của Đức)
• Loại: A2FE180 / 61W-VZL106

Bộ giảm tốc độ

• Mô hình: giảm bánh răng hành tinh hai cấp (Rexroth của Đức do nhà máy đầu tư duy nhất ở Bắc Kinh sản xuất)
• Loại: 310 L2
• Tỷ lệ giảm: 21,8
• Áp suất phản hồi phanh: 2,5Mpa

Hệ thống thủy lực đường dầu phụ trợ

Hệ thống thủy lực điều chỉnh tốc độ dịch chuyển không đổi kiểu hở được cung cấp dầu bằng bơm bánh răng và điều khiển việc làm mát chất lỏng của dầu và nâng giá đỡ đuôi của toàn bộ hệ thống thủy lực thông qua van điều hướng vận hành bằng tay và van bi.

• Áp suất làm việc của hệ thống: 12Mpa
• Bơm bánh răng kép: 1PF2G2-4X / 016 + 014RR20MRL
• Động cơ quạt: GM5-12-1FE13-S-20
• Động cơ nâng: J2K-305
• Xi lanh dầu mở rộng tay áo: 3TG110 × 250
• Bộ tản nhiệt: B5024

Hệ thống điện

• Điện áp hệ thống: 24V
• Pin lưu trữ: Khởi động điện 24V
