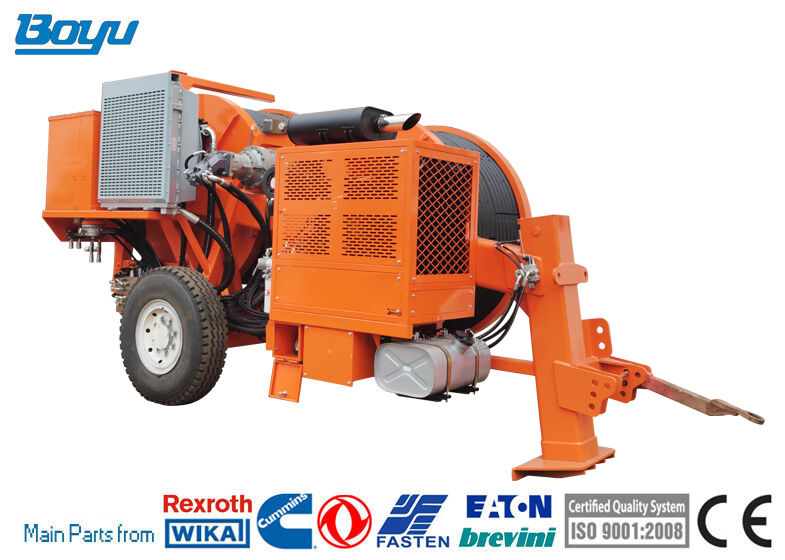

TY2x70 Máy căng thủy lực

Máy cho phép kéo căng hai bó dây dẫn có đường kính 630mm² trở xuống ở vùng núi và đồi, hai bó dây dẫn có đường kính 720mm² trở xuống ở vùng đồng bằng, và dây dẫn 720mm² ở nhiều địa hình khác nhau; ngoài ra, máy có thể được sử dụng để kéo căng cáp quang OPGW hoặc ADSS và dây kéo 500kV ở nhiều địa hình khác nhau

Đặc điểm

Đường kính bánh xe: 1700mm

Đường kính dây dẫn tối đa: 45mm

Số rãnh: 2x6

Tổng trọng lượng: 9000kg

Kích thước tổng thể (dài*rộng*cao): 4700*2300*2700mm

Hiệu suất

Lực căng tối đa ngắt quãng: 2x70kN

Lực căng liên tục tối đa: 2x60kN

Tốc độ ở lực căng tối đa: 2.5km/h

Tốc độ tối đa: 5km/h

Lực kéo ở tốc độ tối đa: 2x30kN/1x60kN

Lực kéo ngược tối đa: 2*60kN/1*120kN

Tốc độ kéo ngược tối đa: 3km/h

Cấu hình chính

Động cơ: Cummins

Bơm thủy lực: German Rexroth/Danish Danfoss

Động cơ chính: German Rexroth/French Leduc

Bộ giảm tốc: German Rexroth / Italy Bonfiglioli

Van thủy lực chính: USA Sun / Italy ATOS

Động cơ

Diesel: 77kw(103hp)

Hệ thống làm mát: nước

Hệ thống điện: 24V

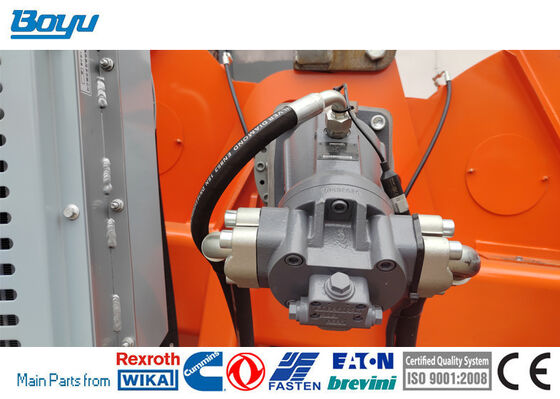

Truyền động thủy lực

Máy có thể điều chỉnh tốc độ vô cấp.

Máy được trang bị hệ thống cài đặt lực căng trước.

Cấu hình

2 phanh thủy lực tự động âm

2 đồng hồ đo lực căng thủy lực

Hệ thống làm mát dầu thủy lực

2 đồng hồ đo kỹ thuật số và bộ đếm tốc độ

Thiết bị điều khiển hệ thống thủy lực và động cơ diesel

Trục cứng để kéo ở tốc độ tối đa 15km/h với phanh đỗ cơ khí

Bộ nguồn thủy lực để điều khiển tối đa 2 giá đỡ tang cuốn riêng biệt với động cơ thủy lực

Điểm kết nối nối đất

Thiết bị bổ sung

Hệ thống chiếu sáng cho rơ moóc

2 kẹp dây/dây dẫn thủy lực (tính phí bổ sung)

Con lăn dẫn hướng xoay

Rơ moóc để kéo ở tốc độ tối đa 15 km/h

Bộ đếm tốc độ và quãng đường kỹ thuật số

Hệ thống phanh khí cho rơ moóc
